Vergussschalungen

Für einen sauberen Ringspaltverguss bei der Schachtsanierung sind passende Vergussschalungen unverzichtbar. Entdecke Schlauchschalungen, Metallschalungen und Luftmantelschalungen für unterschiedliche Anwendungen. Erfahre jetzt mehr zu Vergussschalungen.
  • luftmantelschalung__profi_3D.jpg luftmantelschalung_profi_img02.jpg

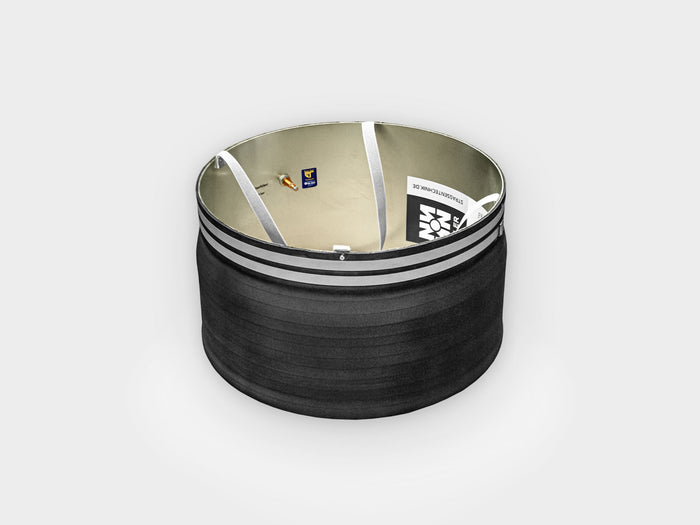

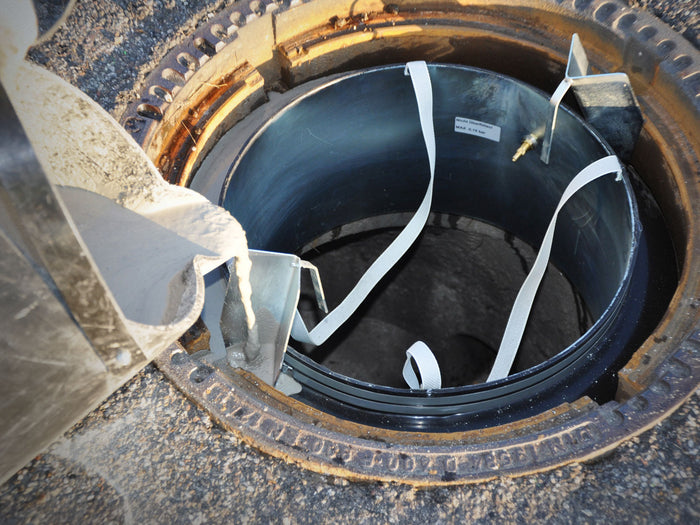

    Luftmantelschalung PROFI

    Vergussschalung zum sauberen Verguss von Ringspalten bei der Schachtrahmenregulierung. Die Luftmantelschalung PROFI überzeugt d...

    Login / Registrieren für Preise & Bestellung
  • luftmantelschalung_3D.jpg luftmantelschalung_img01.jpg

    Luftmantelschalung

    Vergussschalung zum sauberen Verguss von Ringspalten bei der Schachtrahmenregulierung. Die Luftmantelschalung hat eine optimale...

    Login / Registrieren für Preise & Bestellung
  • schlauchschalung_3D.jpg schlauchschalung_img01.jpg

    Schlauchschalung

    Vergusschalung zum Aufpumpen mit integriertem Dichtstreifen. Die Schlauchschalung hat ein Schnellentlüftungsventil und zwei Tra...

    Login / Registrieren für Preise & Bestellung
  • metallschalung_3D.jpg metallschalung_img01.jpg

    Metallschalung

    Vergussschalung aus Metall für den Ringspaltverguss bei der Schachtrahmenregulierung. Die Metallschalung funktioniert ohne Aufp...

    Login / Registrieren für Preise & Bestellung
  • regeneinlaufschalung_3D.jpg

    Regeneinlaufschalung

    Vergussschalung für Regeneinläufe. Die Regeneinlaufschalung besteht aus einem hochbelastbaren Luftschlauch, der das Überlaufen ...

    Login / Registrieren für Preise & Bestellung

Weitere Kategorien

Vergussschalungen für den sauberen Ringspaltverguss

Bei der Schachtrahmenregulierung entsteht zwischen Schachtbauwerk und Schachtrahmen ein Ringspalt, der mit einem geeigneten Vergussmörtel kraftschlüssig verfüllt wird. Eine Vergussschalung dichtet den Arbeitsbereich nach innen ab und ermöglicht so einen sauberen und kontrollierten Verguss.

Je nach Schachtbauwerk und Einbausituation kommen unterschiedliche Schachtschalungen zum Einsatz. Schlauchschalungen und Luftmantelschalungen passen sich durch das Aufpumpen flexibel an, während Metallschalungen ohne Luftdruck auskommen. Für Straßenabläufe und Sinkkästen stehen spezielle Regeneinlaufschalungen zur Verfügung.

Wofür werden Vergussschalungen eingesetzt?

Vergussschalungen sind Hilfswerkzeuge für die Schachtrahmenregulierung. Sie werden vor dem Einbringen des Vergussmörtels im Schacht positioniert und grenzen den zu verfüllenden Bereich nach innen ab. Dadurch kann der Ringspalt gezielt mit Vergussmörtel verfüllt werden, ohne dass dieser unkontrolliert in das Schachtbauwerk gelangt.

Typische Einsatzbereiche sind:

  • Schachtrahmenregulierungen
  • Neubau und Sanierung von Schachtbauwerken
  • Ringspaltverguss mit Vergussmörtel
  • Schachtbauwerke der Klasse D 400
  • Straßenabläufe und Sinkkästen

Die passende Schalung erleichtert dabei nicht nur einen sauberen Verguss, sondern auch einen zügigen Arbeitsablauf auf der Baustelle.

Schachtschalungen im Überblick: Welche Vergussschalung ist die richtige?

Je nach Schacht, Ringspalt und Arbeitssituation stehen unterschiedliche Bauformen zur Verfügung:

  • Schlauchschalung: Aufblasbare, flexible Schalung, die sich für die klassische Schachtrahmenregulierung und flexible Einbausituationen eignet.
  • Luftmantelschalung: Stabiler Metallkörper mit aufblasbarem Gummimantel für
    größere Ringspalte und hohe Vergusshöhen.
  • Metallschalung: Mechanisches Anpressen ohne Aufpumpen für den schnellen Einsatz und klassische Ringspaltvergüsse.
  • Regeneinlaufschalung: Aufblasbare Spezialschalung für Straßenabläufe und Sinkkästen

Die verschiedenen Systeme verfolgen damit dasselbe Ziel, unterscheiden sich jedoch vor allem hinsichtlich Aufbau, Abdichtung und Flexibilität.

Schlauchschalungen für eine flexible Abdichtung

Die Schlauchschalung ist eine flexible und aufblasbare Vergussschalung. Durch das Aufpumpen legt sie sich an die Innenseite des Schachtbauwerks an und dichtet den Ringspalt zuverlässig nach innen ab. Ein integrierter Dichtstreifen unterstützt die Abdichtung.

Vorteile der Schlauchschalung:

  • Flexible Anpassung an das Schachtbauwerk
  • Integrierter Dichtstreifen
  • Schnellentlüftungsventil
  • Trageschlaufen für eine einfache Entnahme
  • Schneller Einsatz auf der Baustelle
  • Erhältlich für unterschiedliche Nennweiten

Die Nadler Schlauchschalung ist in den Nennweiten 625 und 800 mm erhältlich und wird inklusive Einfülltrichter geliefert. Durch ihre flexible Bauweise eignet sie sich unter anderem auch für Einbausituationen mit seitlich versetztem Konus.

Metallschalungen für einen schnellen Ringspaltverguss

Eine Metallschalung arbeitet im Gegensatz zu Schlauch- und Luftmantelschalungen ohne Aufpumpen. Die Schalung wird mechanisch an die Innenseite des Schachtbauwerks angepresst. Eine Moosgummiabdichtung sorgt dabei für die notwendige Abdichtung gegenüber dem Vergussmörtel.

Das zeichnet die Metallschalung aus:

  • Kein Aufpumpen erforderlich
  • Sofort einsatzbereit
  • Robuste Metallkonstruktion
  • Gleichmäßiger Anpressdruck
  • Moosgummiabdichtung
  • Integrierte Einfülltrichter

Die stabile Spezialverschraubung der Nadler Metallschalung gewährleistet ein gleichmäßiges Anpressen an die Innenseite des Schachtbauwerks. Dadurch bietet die Metallschalung eine unkomplizierte und robuste Lösung für Vergussarbeiten bei der Schachtrahmenregulierung

Luftmantelschalungen für große Ringspalte

Die Luftmantelschalung verbindet eine stabile Konstruktion mit der Flexibilität einer aufblasbaren Schalung. Im Inneren befindet sich stabiles, feuerverzinktes Stahlblech, während ein robuster Gummimantel außen aufgepumpt wird und die Abdichtung zum Schachtbauwerk herstellt.

Die Luftmantelschalung eignet sich besonders für:

  • Große Ringspalte
  • Größere Vergusshöhen
  • Anspruchsvolle Schachtrahmenregulierungen
  • Anwendungen, bei denen Stabilität und flexible Abdichtung kombiniert werden sollen

Im Nadler Sortiment stehen hierfür die Luftmantelschalung sowie die Luftmantelschalung PROFI zur Verfügung.

Häufige Fragen zu Vergussschalungen

Was ist eine Vergussschalung?

Eine Vergussschalung ist ein Hilfswerkzeug für den Ringspaltverguss bei der Schachtrahmenregulierung. Sie grenzt den Vergussbereich zum Schachtinneren ab, damit der Vergussmörtel kontrolliert in den Ringspalt eingebracht werden kann.

Welche Schachtschalungen gibt es?

Zu den gängigen Ausführungen gehören Schlauchschalungen, Metallschalungen und Luftmantelschalungen. Für Straßenabläufe und Sinkkästen gibt es zusätzlich spezielle Regeneinlaufschalungen.

Was ist der Unterschied zwischen Schlauchschalung und Metallschalung?

Eine Schlauchschalung wird aufgepumpt und passt sich flexibel an das Schachtbauwerk an. Eine Metallschalung wird dagegen mechanisch angepresst und benötigt keine Druckluft.

Wann eignet sich eine Luftmantelschalung?

Luftmantelschalungen kombinieren einen stabilen Metallkörper mit einem aufblasbaren Gummimantel. Sie eignen sich insbesondere für große Ringspalte.

Welche Schalung wird für Straßenabläufe verwendet?

Für Straßenabläufe und Sinkkästen gibt es spezielle Regeneinlaufschalungen. Ihre Form verhindert, dass der Vergussmörtel beim Arbeiten in den Ablaufschacht gelangt.

Fazit: Die passende Vergussschalung für die Schachtsanierung

Vergussschalungen sorgen dafür, dass Vergussmörtel bei der Schachtrahmenregulierung sauber und kontrolliert in den Ringspalt eingebracht werden kann. Je nach Einbausituation kommen unterschiedliche Systeme wie Schlauchschalungen, Metallschalungen oder Luftmantelschalungen zum Einsatz. Für Straßenabläufe und Sinkkästen stehen spezielle Regeneinlaufschalungen zur Verfügung.

Mit der passenden Schachtschalung lässt sich der Verguss effizient vorbereiten und zuverlässig ausführen. So entsteht eine saubere Grundlage für eine dauerhaft stabile Schachtrahmenregulierung.
